為什么選擇YOHOMA五軸轉臺？看這里有你想要的答案嗎？

新聞資訊 | 2022-03-16 13:16

　　1、YOHOMA五軸轉臺可支持任意機床系統


　　新代系統：確定通訊方式（備注：根據通訊方式選型安川驅動器和通訊線材）


　　三菱系統：確定三菱版本


　　發那科系統：確定發那科具體版本（MF或MD系統搭配驅動器不一樣)，mate、MD系統裝轉臺需跟裝機師傅溝通是否有開通四軸五軸功能


　　其他系統可裝轉臺：華中系統、兄弟機系統、西門子系統等


　　2、齒輪嚙合反向自鎖剎車


　　YOHOMA轉臺采用消隙齒輪嚙合反向自鎖剎車，確保高精度運轉穩定。


　　3、市場大部分都是氣壓和液壓剎車，靠齒輪自鎖能剎的住嗎？


　　完全能剎住，我們根據您加工的產品選型轉臺型號，消隙齒輪力矩遠遠大于切削力。

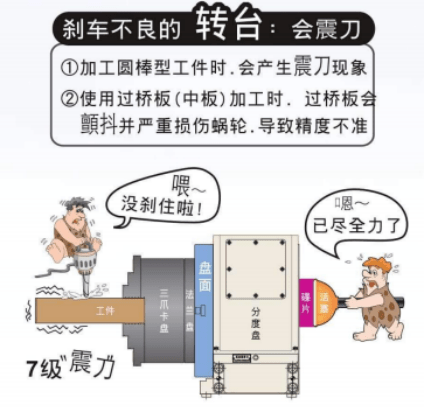

　　4、市場大部分都是氣壓和液壓剎車，齒輪自鎖跟它們有什么區別呢？


　　市場上絕大部分都是采用氣壓和液壓自鎖。油剎自鎖還需要配液壓站。不管氣剎還是液剎給信號都需要反應時間。而YOHOMA五軸轉臺采用齒輪嚙合自鎖，能快速聯動，提高加工效率。然而長時間使用氣壓液壓容易漏壓，影響剎車效果，降低加工精度。


　　5、那轉臺加工精度怎么樣呢？

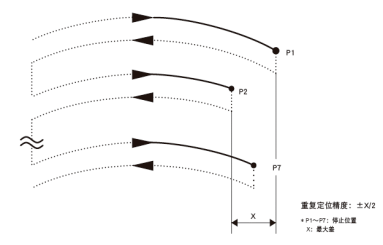

　　以轉臺的重復定位精度來說，如160轉臺是正負5角秒，裝夾200直徑的產品，精度是：


　　X/2πR=重復定位精度/3600/360


　　X/200×3.14=10/3600/360


　　X=0.0048mm


　　7、如何確定轉臺可用工件大??？


　　以我們的YHM-160H為例

工件高度=

           機床主軸鼻端到工作臺最高距離 480mm

                         ↓

              刀柄和刀具長度  100mm

                         ↓

               夾治具高度 50mm

                         ↓

                轉臺高度 225


工件高度=105mm


工件半徑

      =小于轉臺中心高   125mm
