五軸精密轉臺有哪些特點？

新聞資訊 | 2021-12-03 13:43

　　五軸精密轉臺是一個高定位精度的數位化旋轉平臺，具有低成本高精度的優勢，在旋轉平臺類占據著強大的市場，那么有哪些特點呢？


　　中空結構


　　五軸精密轉臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。

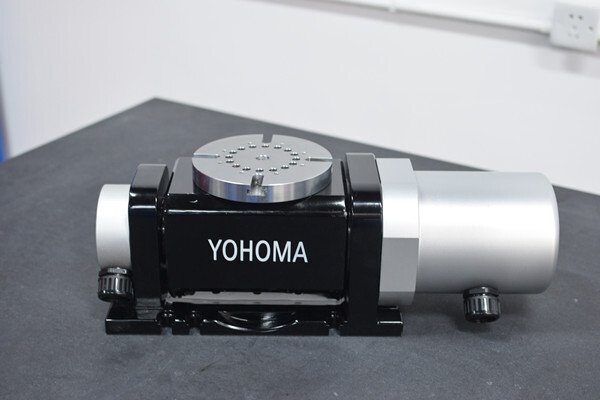

DSC_0043

　　高重復定位精度


　　五軸精密轉臺采用YOHOMA齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。


　　高剛性


　　五軸精密轉臺的轉盤由一套精密NSK軸承支撐，軸承需要具備長壽命、高精度、低發熱量、高速性、高剛性、低噪音、高耐磨性等特性，因此要求軸承鋼應具備：高硬度、均勻硬度、高彈性極限、高接觸疲勞強度、必須的韌性、一定的淬透性、在大氣的潤滑劑中的耐腐蝕性能。當軸和殼體發生撓曲時，可以主動調整兩個目標的載荷和軸向載荷。徑向載荷只能很大，適合重載荷和沖擊載荷。內圈的內徑是一個圓錐孔軸承，可以直接安裝。

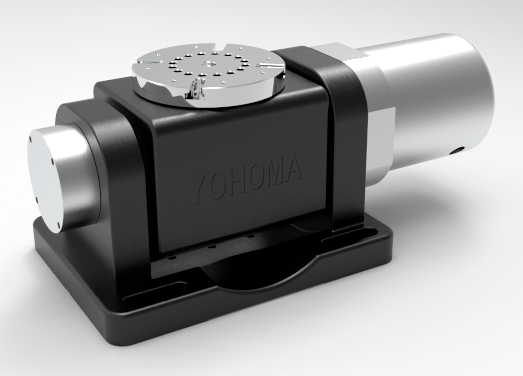

五軸YHM-160

　　高旋轉精度


　　五軸精密轉臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。
