YOHOMA五軸使用的NSK軸承是如何做到精密可靠的？

新聞資訊 | 2021-11-16 16:41

　　根據ISO的分級標準分為：P0,P6,P5,P4,P2.等級依次增高，其中P0為普通精度，其他等級都是精密級別，就是所謂的精密軸承，精密軸承的精度級別以及材料性能都要比普通軸承的更為有利。那么，精密軸承和普通軸承的區別、精密軸承的使用要求，YOHOMA五軸使用的NSK軸承是如何做到精密可靠的？

五軸轉臺 (11)

　　精密軸承與普通軸承的區分


　　1、尺寸要求值不一樣，精度等級高的產品其尺寸偏差（內徑、外徑、橢圓等）都比精度等級低的產品要求的值要小；


　　2、旋轉精度的要求值不一樣，精度等級高的產品其旋轉精度（內徑向跳動、外徑向跳動、端面對滾道的跳動等）都比精度等級低的產品要求的值要嚴；


　　3、表面形狀和表面質量的要求值不一樣，精度等級高的產品其表面形狀和表面質量（滾道或溝道的表面粗糙度、圓形偏差、溝形偏差等）都比精度等級低的產品要求的值要嚴；


　　4、精度等級特別高的產品其材料要比一般精度等級的產品的材料性能更為有利。

nsk2

　　一般情況下，精密軸承對配件的要求


　　1、軸與座孔的圓度以及擋肩的垂直度要按照軸承的相應精度來要求。


　　2、既要精確計算旋轉套圈配合的過盈量，也要精確計算固定套圈的合適配合量。


　　旋轉套圈灼過盈量在可能范圍內也宜取得較小。只要切實保證工作溫度下的熱膨脹影響，以及最高轉速下的離心力影響，才不致造成緊配合表面的蠕動或滑動。固定套圈根據工作載荷大小和軸承尺寸，選取極小的間隙配合或過盈配合，過松或過緊都不利于保持原來精確的形狀。


　　3、軸承如在高速條件下運轉，而且工作溫度較高，應特別注意旋轉套圈的配合不可過松，以防止出現偏心振動，以及固定套圈的配合不可出現間隙，以防止套圈在負荷下變形并激發振動。

nsk3

　　4、對固定圈采取小過盈配合的條件是相配表面雙方都有很高形狀精度和較小的粗糙度，否則造成安裝困難而拆卸更難，此外，還需要考慮主軸熱伸長的影響。


　　5、使用成對雙聯角接觸球軸承的主軸，多半載荷較輕，其配合過盈量如偏大，則其內部的軸向預緊量將顯著偏大，造成不利影響。使用雙列短圓柱滾子軸承的主軸以及圓錐滾子軸承的主軸，其載荷相對較大，所以其配合過盈也相對較大。


　　NSK軸承研發技術


　　1、摩擦學技術


　　相對于支撐旋轉運動及往復運自動設計,要提高其高速、靜聲音耐載荷、耐久等性能,就需要潤滑。nsk通過潤滑脂及固體潤滑劑的設計、表面加工研究等方面高度潤滑技術,在產品中俏皮作用。


　　2、材料技術


　　為提高產品功能及耐用性,以及工業辦公室和高中學生產效率低,nsk以材費,熱處理,設計性能好使及分析評價為中心,在材料技術高度化方面顧慮積極努力。錘煉出來的材料技術,被有效運用于面向火車及產兼容械等各種用途的高長壽命以及提高高靠性可愛。


　　3、解析技術


　　貢獻于高功能、高可靠性產品設計、開發以及高效生產系統構建的NSK解析技術，正向高度化邁進。另外，對于精度要求高的試驗以及難以實施評價的試驗，NSK實現了以計算機模擬實驗進行虛擬性試驗的方式，并通過進一步提高解析技術水平，來促進產品開發速度的提高。

nsk3_副本_副本

　　NSK軸承是如何做到精密可靠的？


　　電冰箱、洗衣機等家電產品、汽車、飛機以及大規模的工業機械、宇宙空間站等世界上使用的各種東西有很多都裝有軸承。除各種軸承之外，還向全球提供汽車零部件、精密機械產品等各種產品。NSK以在軸承領域錘煉成的技術為基礎，正追求向各個技術領域發展的可能性。NSK軸承即使在礦山、工程現場等惡劣工況下，也可實現長壽命的堅固且種類非常豐富。

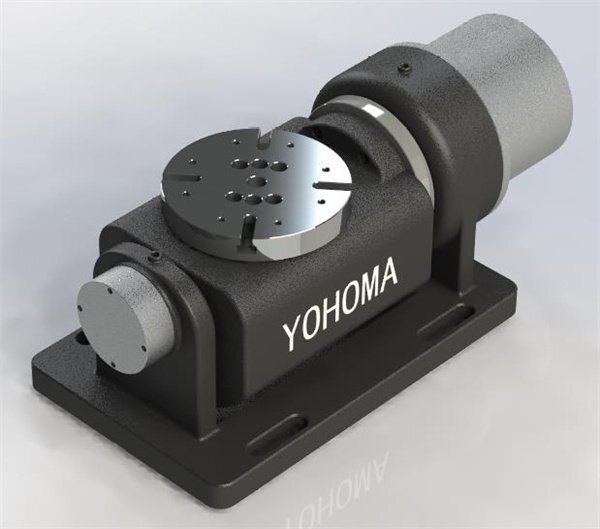

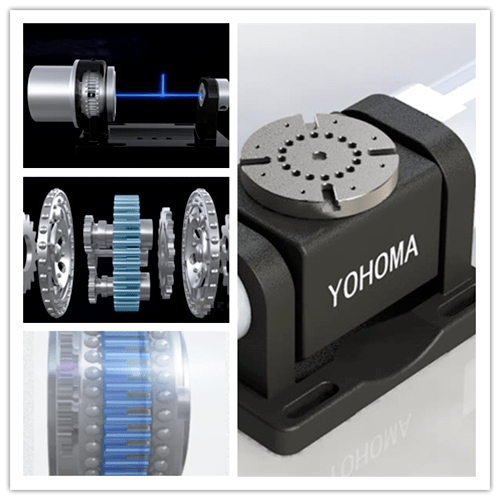

　　YOHOMAQ五軸轉臺使用的NSK軸承也是作為確保工件加工安全運營的重要零部件之一，具備極高的可靠性。


　　從開始生產數控五軸轉臺到現在，銘泰一直就采用這種高精密的NSK軸承，從而使得轉臺齒輪的高剛性和大扭力的輸出。降低工件加工震動，傳動效率高，提升了產品的質量。
