數控機床精度檢測有新標準？

新聞資訊 | 2022-01-18 13:44

　　眾所周知，數控機床是制造業的“母機”。制造業所需要的零件和設備，都需要用數控機床加工完成。而五軸聯動數控機床，則是行業內的“明珠”，涉及幾何學、運動學和動力學等多個專業學科。因此，五軸聯動的動態精度測評，是關鍵技術難題之一。


　　20世紀90年代，為滿足我國航空工業發展需要，國內開始使用五軸聯動數控機床加工零件。一開始，機床頻頻發生零件銑傷事故。數控加工廠廠長立即成立攻關團隊，對設備運行狀態進行全程跟蹤，他們發現擺角快速旋轉造成零件銑傷——這是機床精度出現了問題。


　　“機床是按照行業內公認的驗收標準驗收合格的，怎么會發生銑傷事故呢？”

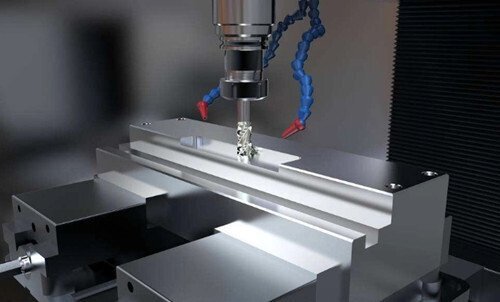

銑床刀庫

　　團隊成員調研發現，那些年數控機床行業快速發展，機床加工技術不斷進步，但驗收標準還是20多年前制定的，已經不能滿足高端機床的檢測需要。很多國家嘗試制定新的機床驗收標準，但囿于五軸聯動數控機床的精度檢測難度大，均以失敗而告終。


　　制定全新的五軸聯動數控機床精度驗收標準，成為當時一項世界性難題。


　　“從零開始，再難的技術難題，我們也要攻克！”團隊成員決定啃下這塊“硬骨頭”。


　　大家研究發現，傳統的圓錐臺試件有設計缺陷，無法檢驗機床在開閉角轉換區間的加工精度，這使得很多飛機零件加工難以完成。


　　正當大家一籌莫展之際，有人提出，可以在上下兩個平行的基準平面分別取50個基準點各建立一條S形三階樣條曲線，并保證上下兩條曲線在基準平面上的投影不重合。這樣一來，機床在加工過程中可以實現多次開閉角轉換。


　　說干就干，他們很快研制出S形試件樣品。經過測試，這款試件對提高機床加工精度果然有效。


　　之后，團隊成員對該試件進行反復測試和修正。1999年，一種實現多方面技術創新的S形試件作為五軸聯動數控機床驗收標準被正式提出。


　　S形試件推出后，馬上成為團隊對所采購的五軸聯動數控機床的標準測試件。有一年，團隊決定購買一款五軸聯動數控機床。在項目初始驗收時，廠家自信滿滿，然而在實際操作中，卻怎么也切不出合格的S形試件。


　　這使得廠家對S形試件驗收標準提出質疑。令他們沒想到的是，團隊組織技術人員趕赴驗收現場，不僅把它切了出來，更利用S形試件進一步提升了機床的加工精度。


　　S形試件以精準可靠的實用性，一次次經受住考驗，逐漸被業界認可。2009年，S形試件榮獲國家發明專利；2019年，國際標準化組織機床技術委員會全票通過S形試件最終版國際標準草案，正式同意將S形試件列為國際標準。
