　　齒輪是指輪緣上有齒輪連續嚙合傳遞運動和動力的機械元件，是指由齒輪副傳遞運動和動力的裝置，它是現代各種設備中應源用最廣泛的一種機械傳動方式。傳動是靠齒與齒的嚙合進行工作的，輪齒是齒輪直接參與工作的部分，所以齒輪的失效主要發生在輪齒上。


　　而諧波齒輪減速器是由波發生器、柔輪和剛輪三個基本構件組成。其原理是通過波發生器的作用下使柔性輪產生彈性變形并與剛性輪相互作用達到傳遞運動或動力的目的，諧波單元軸承產生諧波運動，帶動諧波減速器柔性輪（與軸承配合）產生諧波運動，實現大傳動比的變速要求。與一般的齒輪傳遞具有本質上的差別，在嚙合理論、集合計算和結構設計方面具有特殊性。

222

　　優點：


　?。?）傳動速比大。單級諧波齒輪傳動速比范圍為70~320，在某些裝置中可達到1000，多級傳動速比可達30000以上。它不僅可用于減速，也可用于增速的場合。


　?。?）承載能力高。這是因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，雙波傳動同時嚙合的齒數可達總齒數的30％以上，而且柔輪采用了高強度材料，齒與齒之間是面接觸。


　?。?）傳動精度高。因?yàn)橹C波齒輪傳動中同時嚙合的齒數多，誤差平均化，即多齒嚙合對誤差有相互補償作用，故傳動精度高。在齒輪精度等級相同的情況下，傳動誤差只有普通圓柱齒輪傳動的1/4左右。同時可采用微量改變波發生器的半徑來增加柔輪的變形使齒隙很小，甚至能做到無側隙嚙合，故諧波齒輪減速機傳動空程小，適用于反向轉動。


　?。?）傳動效率高、運動平穩。由于柔輪輪齒在傳動過程中作均勻的徑向移動，因此，即使輸入速度很高，輪齒的相對滑移速度仍是極低（故為普通漸開線齒輪傳動的百分之—，）所以，輪齒磨損小，效率高(可達69%~96％)。又由于嚙入和嚙出時，齒輪的兩側都參加工作，因而無沖擊現象，運動平穩。

DSC_0061

　　（5）結構簡單、零件數少、安裝方便。僅有三個基本構件，且輸入與輸出軸同軸線，所以結構簡單，安裝方便。


　　（6）體積小、重量輕。與一般減速機比較，輸出力矩相同時，諧波齒輪減速機的體積可減小2/3，重量可減輕1/2。


　　（7）可向密閉空間傳遞運動。利用柔輪的柔性特點，輪傳動的這一可貴優點是現有其他傳動無法比擬的。

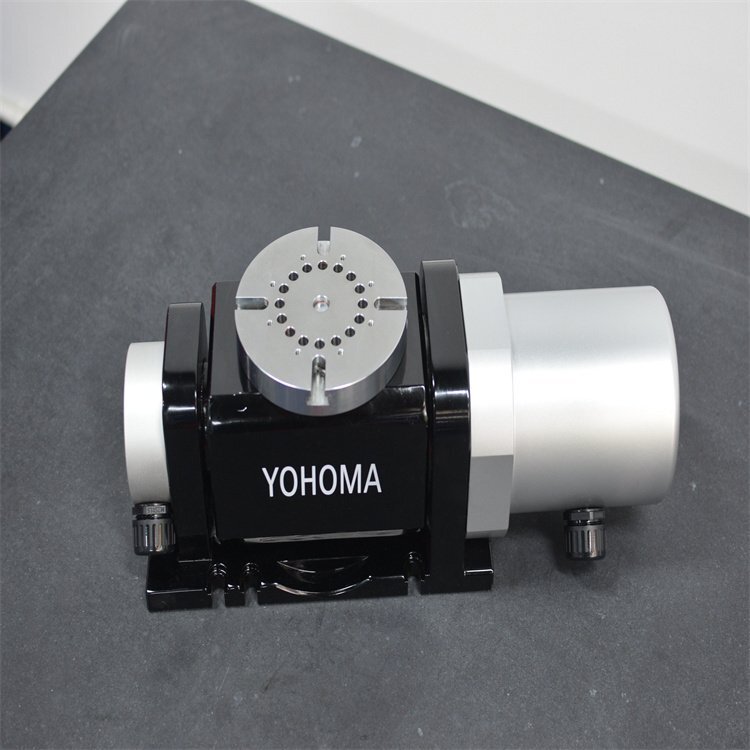

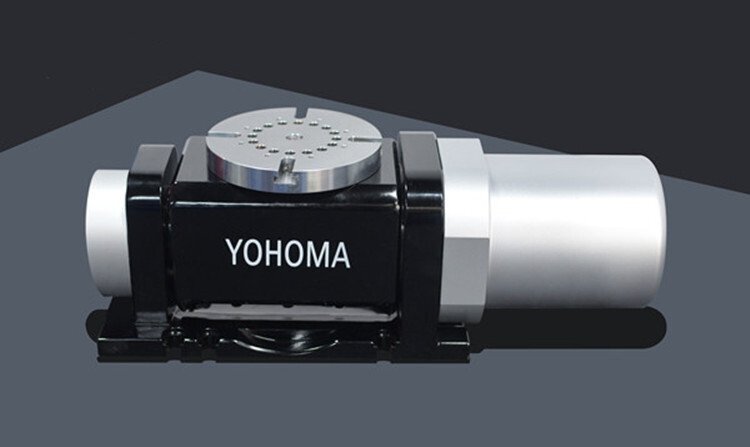

　　YOHOMA五軸諧波齒輪減速器是運用特殊的三齒輪消隙結構，NSK精密軸承。確保齒輪的高精度運轉穩定，高剛性和大扭力的輸出，使用壽命長。自潤式油脂無需更換油脂，有降低齒輪發熱性，提高轉換效率的作用，因主軸承有吸收外力和扭矩的作用，所以無需額外增加外部軸承，如此便提高了產品的可靠性，降低總成本。


　　在高動態性能的伺服系統中，采用諧波齒輪傳動更顯示出其優越性。它傳遞的功率從幾十瓦到幾十千瓦，但大功率的諧波齒輪傳動多用于短期工作場合。在航空、航天、能源、航海、造船、仿生機械、常用軍械、機床、儀表、電子設備、礦山冶金、交通運輸、起重機械、石油化工機械、紡織機械、農業機械以及醫療器械等方面得到日益廣泛的應用。
