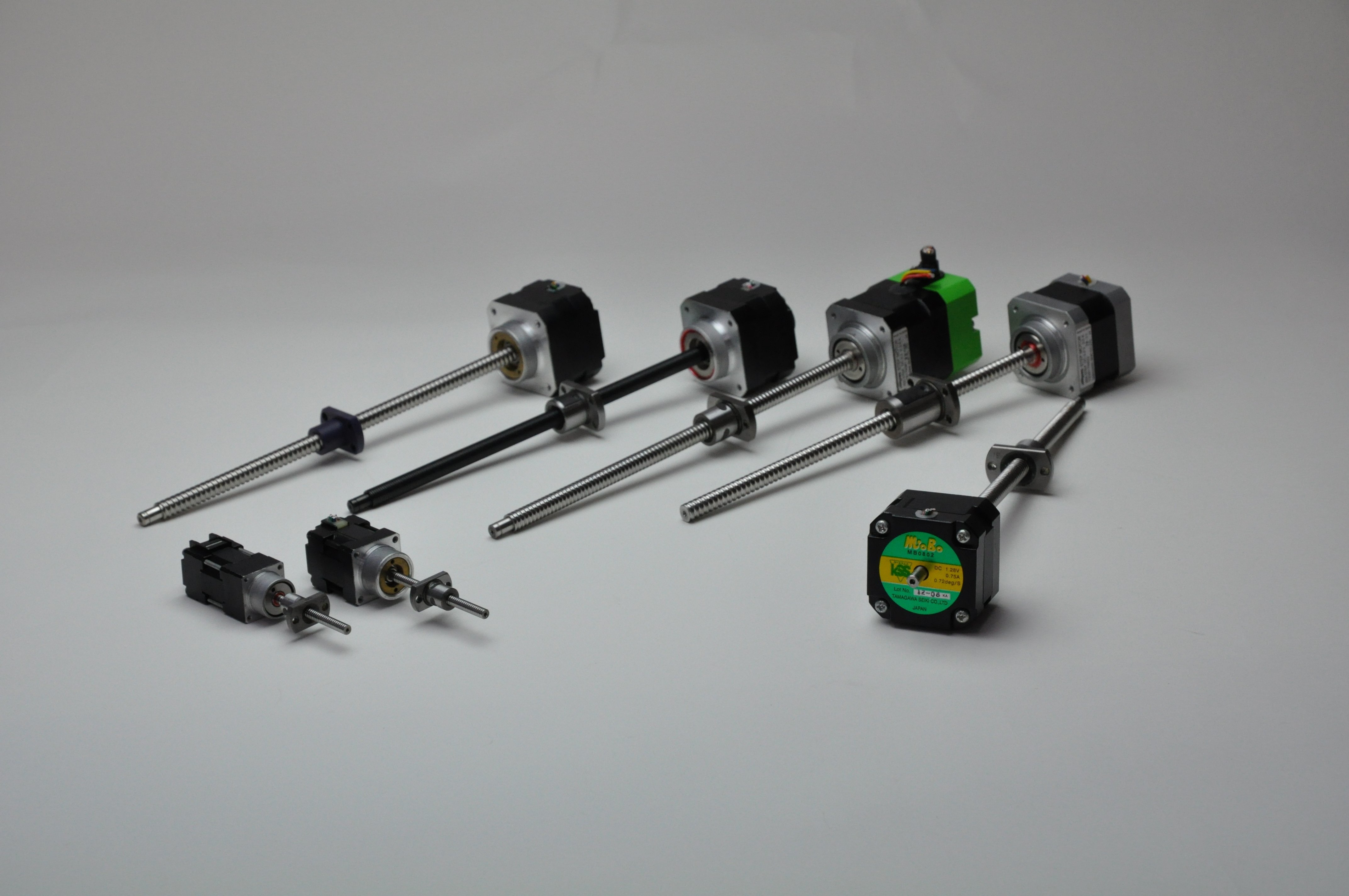

●產品特點：


①是將 5 相步進電機直接組裝到精密等級為 Ct7 的冷軋滾珠絲杠軸端上的

產品，一般定位性能優異。

②具有將滾珠絲杠軸心作為電機旋轉軸心的理想結構。

③直連結構省去了聯軸器的使用，不僅縮短長邊方向尺寸，還能減少作

業工時。

④還備有推薦的 5 相步進電機用驅動器。

⑤螺母塊、電機板等附件也很齊全。

●基本規格：


Model
型 號

Shaft Nominal Dia.
絲杠軸公稱外徑
（ mm ）

Lead
導程
（ mm ）

Travel
行程
（ mm ）

Travel per pulse
1 脈沖移動量
（μ m ）

Reference Thrust
參考推力
（ N ）

Mass
重量
（ g ）


TMB0401

φ 4

1

30

2

50

100

TMB0504

φ 5

4

75

8

25

180

TMB0601

φ 6

1

75

2

100

180

TMB0602

φ 6

2

75

4

50

180

TMB0606

φ 6

6

75

12

15

180

TMB0801

φ 8

1

150

2

300

320

TMB0802

φ 8

2

150

4

150

320

TMB0805

φ 8

5

150

10

120

450

TMB0812

φ 8

12

150

24

50

450




※重復定位精度及空轉值是安裝在本公司標準滑臺上時測得的值。

實際值請洽詢本公司。

注 1 ）關于詳細尺寸，請參照 F119 頁以后的規格圖。

注 2 ） 1 脈沖的移動量為整步時的值。

注 3 ）加減速速率的參考值為 20ms/kHz 以上。

注 4 ）參考推力根據不同條件會有很大變化，請垂詢本公司。


●電機規格：


Model
型 號

Motor size
電機規格
（ mm ）

Rated voltage
額定電壓
（ V ）

Rated current
額定電流
（ A/phase ）
（ A/ 相）



Winding resistance
繞組電阻

（Ω）

Holding torque
保持扭矩
（ Nm ）

Rotor Inertia
轉子慣量
（ g·cm2 ）

TMB0401

□ 24

DC 0.83

0.75

1.1

0.018

4.2

TMB0504

□ 24

DC 1.28

0.75

1.7

0.028

8.3

TMB0601

□ 24

DC 1.28

0.75

1.7

0.028

8.8

TMB0602

□ 24

DC 1.28

0.75

1.7

0.028

8.7

TMB0606

□ 24

DC 1.28

0.75

1.7

0.028

8.8

TMB0801

□ 42

DC 1.28

0.75

1.7

0.128

40

TMB0802

□ 42

DC 1.28

0.75

1.7

0.128

40

TMB0805

□ 42

DC 1.65

0.75

2.2

0.236

74

TMB0812

□ 42

DC 1.65

0.75

2.2

0.236

74



注 1 ）基本步進角為 0.72 ° 。

注 2 ）轉子慣量為包含滾珠絲杠軸的值。


●電機特性

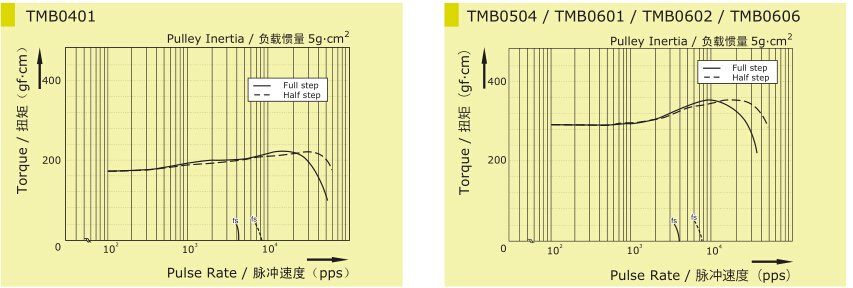

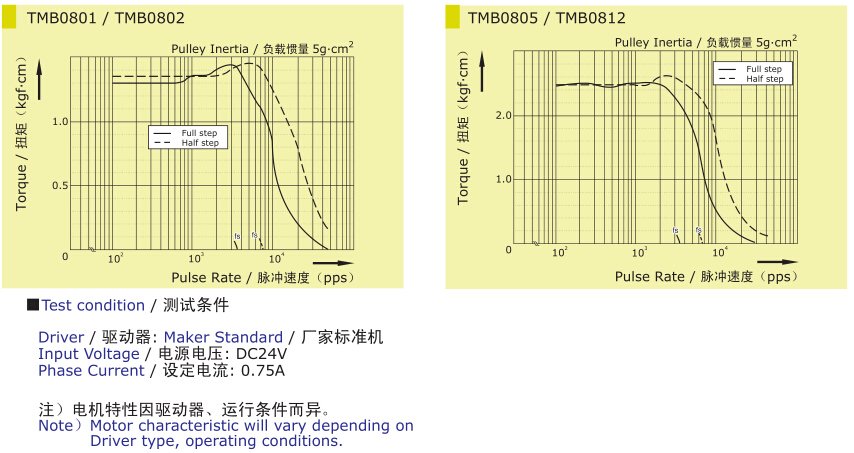

電機特性圖01電機特性圖02


產品圖紙

Drawing

TMB0801圖01

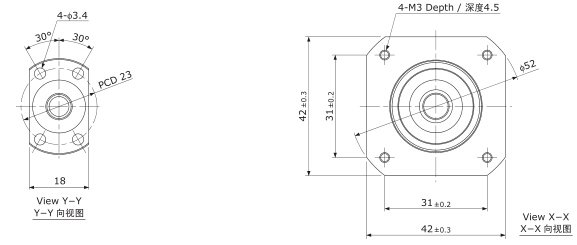

TMB0801圖02TMB0801圖03



Recommended Drivers推薦的驅動器


KR-A5CC

KR-A55MC （ Micro step ）

KR-A55MC （ Micro step ）




注） 只能裁切軸端。
其他軸端形狀為定制產品。



Recommended accessories推薦的配件


Motor side Supporting plate / 電機側支架板

MP-24A or MP-24B

Supported side Bracket / 支撐側托架

SP-42

Nut Block / 螺母塊

NB-0801R



Ball Screw Specifications 主要技術參數

Accuracy grade
精度等級

JIS Ct7

Thread direction
旋向

Right 右

Axial play
軸向間隙

0.020mm or less
0.020mm 以下

Reference Thrust
參考推力

300N

Shaft & Nut material
絲杠軸、 螺母材質

Chrome-molybdenum steel
鉻鉬鋼

Surface Coating
表面處理

Black Chrome coating on Shaft
絲杠軸采用黑鉻處理

Surface hardness
螺紋部表面硬度

HRC58 ～ 62
（ Thread area ）

Lubricant
潤滑劑

KSS original grease MSG No.1
KSS 原裝油脂 MSG No.1


Motor Specifications 電機參數

Basic step angle
基本步進角

0.72 °

Rated Voltage
額定電壓

DC 1.28 V

Rated current
額定電流

0.75A/phase
0.75A/ 相

Winding resistance
繞組電阻

1.7 Ω

Holding Torque
保持扭矩

0.128Nm

Rotor inertia
轉子慣量

40g·cm 2

Operating temperature
使用溫度范圍

－ 20 ° C ～ 50 °C
